図１は2000年～2021年までの最近22年間に震度１以上を観測した地震の分布を示したものです。吹き出しを付けた地震は最大震度５強以上を観測した地震です。
　地震の発生した深さを35kmまでの比較的浅い地震（●）とそれより深い地震（●）で示しています。図１を見ると、島根県東部および鳥取県西部、広島県北部では陸域の浅い場所（●）で地震が多く発生していることがわかります。「平成12年（2000年）鳥取県西部地震」などです。
　一方、広島県の南西部の安芸灘周辺では、(●)で示すように40㎞より深い場所で地震が発生しており、「平成13年（2001年）芸予地震」（広島県内で最大震度６弱を観測）に代表されるように、マグニチュード６を超える地震も発生しています。
　図２は、図１の地震の東西断面図になります。断面図を見ることにより、地震の発生している深さがわかります。
　図３は、図１の範囲で発生した地震により広島県で震度４以上を観測した地震の発生状況経過図です。周辺の地震活動により広島県では時々震度４以上を観測していることがわかります。

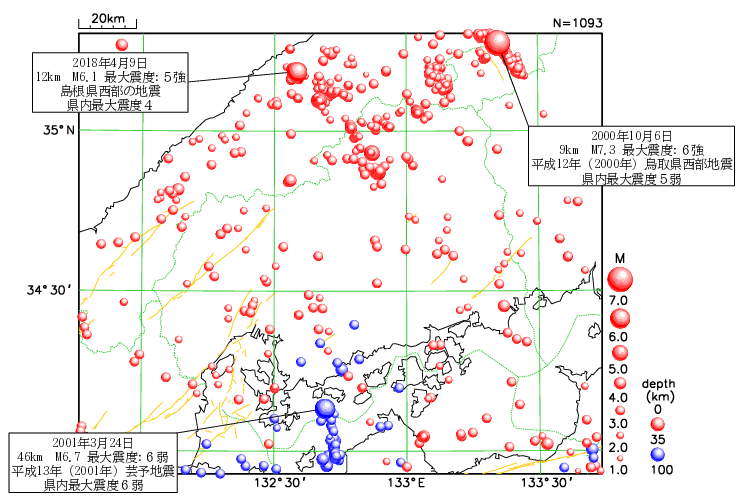

図1　震央分布図（2000年1月1日～2021年12月31日、深さ≦100km）震度１以上を観測した地震を表示、
吹き出しは最大震度５強以上を観測した地震
(図中の橙細線は、地震調査研究推進本部の長期評価による活断層を示す)

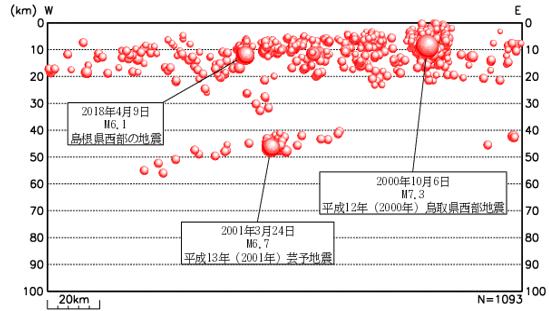

図２　図１の東西断面図（吹き出しは最大震度５強以上を観測した地震）

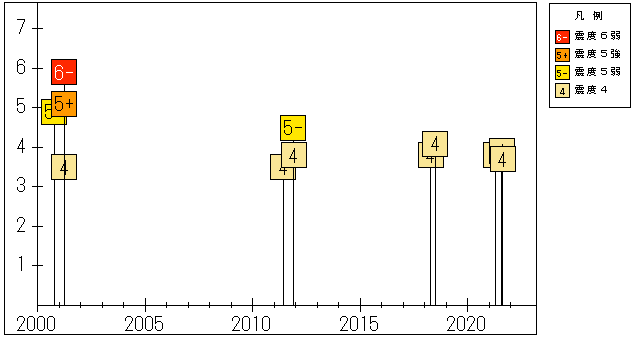

図３　図１の地震の中で広島県で最大震度４以上を観測した地震の発生状況経過図（縦軸は震度　横軸は期間を示す）
