オゾンゾンデ観測

オゾンゾンデ観測とは

気球にオゾンゾンデを吊り下げて飛揚し、大気中を上昇しながら外気を取り込み、高度約35kmまでの空気中に含まれるオゾンの鉛直分布を直接観測することをオゾンゾンデ観測といいます。この時同時に気温、湿度、風向、風速も観測しています。

オゾンゾンデ観測は、毎週1回水曜日の15時に行っていますが、雨天や強風の場合には、曜日をずらして観測を行います。

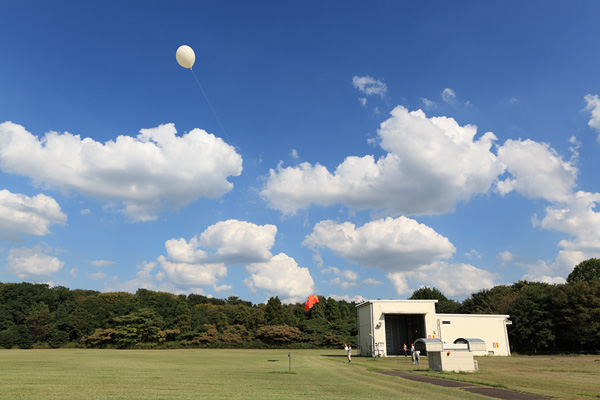

オゾンゾンデ放球時の様子

オゾンゾンデ放球時の様子

オゾンゾンデについて

オゾンゾンデは、オゾンセンサ部(ポンプ、モーター、反応管など)とGPSゾンデ部(気圧センサ、気温センサ、湿度センサ、GPSアンテナなど)で構成されています。オゾンセンサ部は、ポンプを用いて外気を反応管に取り込み、中に含まれているオゾンが反応液と反応して発生する電流から、オゾン量を測定します。GPSゾンデ部は高層気象観測で使用しているものと同じです。

ECC型オゾンゾンデの性能
要素測定方法
気圧 気温・高度から算出
気温 サーミスタを使用
湿度 静電容量湿度センサを使用
風向 GPS信号から算出
風速 GPS信号から算出
高度 GPS信号から算出
オゾン ECC型オゾンセンサを使用

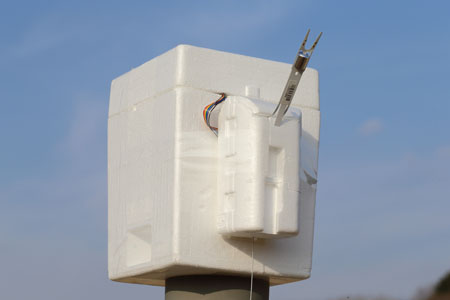

ECC型オゾンゾンデの写真

ECC型オゾンゾンデ

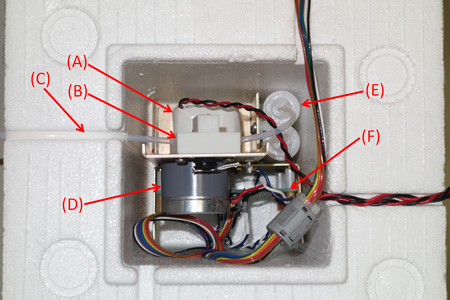

オゾンゾンデ内部の写真

オゾンゾンデ内部
(A)電池、(B)ポンプ、(C)吸気チューブ、(D)モーター、(E)反応管、(F)基板

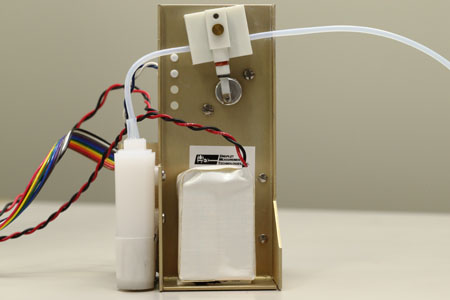

オゾンセンサ(ポンプ側)の写真

オゾンセンサ(ポンプ側)

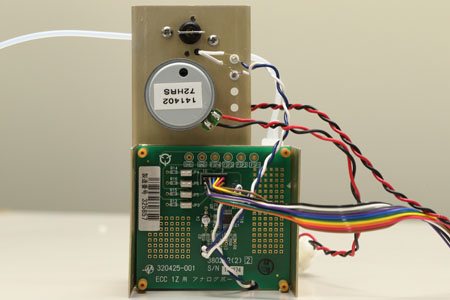

オゾンセンサ(基板側)の写真

オゾンセンサ(基板側)

オゾンゾンデ観測結果の例

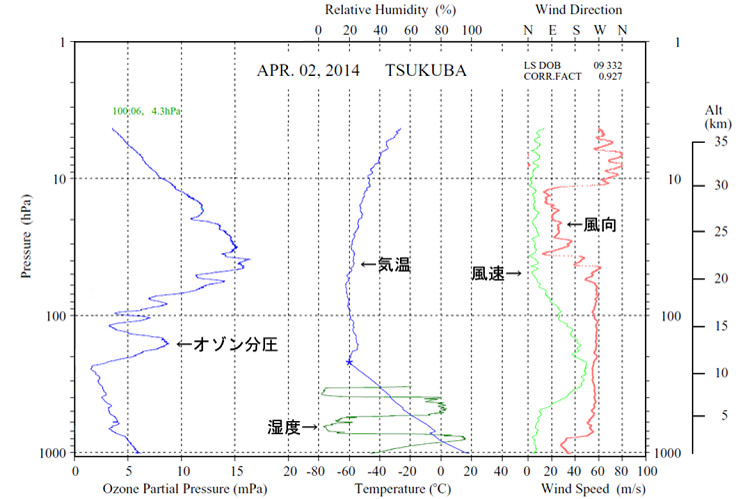

下の図は、ある日のオゾンゾンデ観測結果をグラフにした例です。縦軸に気圧を、横軸にオゾン分圧や気温などの各種気象要素を横軸に取っています。

オゾンゾンデ観測結果のグラフ

オゾンゾンデ観測結果のグラフ
